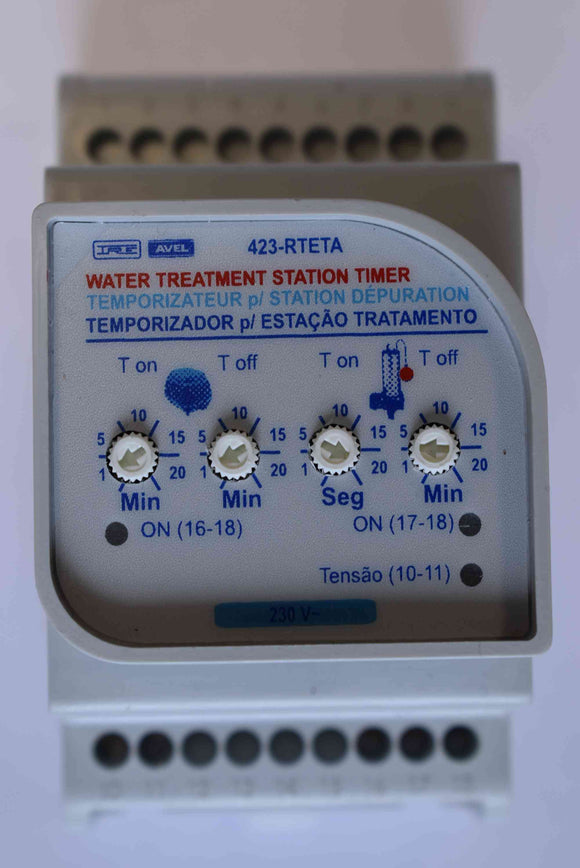

Temporisateur modulaire (3 modules)
applicable sur rail DIN pour pilotage d'un compresseur ou moteur et une pompe de recirculation.
Caractéristiques :
-
Dimension : largeur : 54 mm, hauteur : 90 mm, profondeur : 65 mm
-
Poids : 180 g
-
Tension : 230 V (AC)
-
Consommation : < 3 VA
-
Sortie relais : - Puissance nominale (6A/250V) 1500 VA
- Tension de consommation : 400 VAC
-
Réglage horloge : - Compresseur/moteur T. ON : 1 à 20 minutes
- Compresseur/moteur T. OFF : 1 à 20 minutes
- Pompe de recirculation T. ON : 1 à 20 secondes
- Pompe de recirculation T. OFF : 1 à 20 minutes
-
Le schéma de branchement se trouve sur le coté du module
Fonctionnement :
-
Alimentation indiquée par la LED jaune
-
Indication individuelle du fonctionnement de la pompe et du compresseur/moteur par la LED verte
-
Réglage des temps désirés par la petite molette :
- Compresseur : fonctionnement de1 à minutes et arrêt de 1 à 20 minutes
- Pompe : fonctionnement de 1 à 20 secondes et arrêt de 1 à 20 minutes
-
A la mise sous tension, les 2 cycles débutent en même temps
